DAFTAR ISI

A. Sinus Generator

B. Controlled Sources

C. Capacitor Filter

D. Opto-Isolator

Soal Multiple Choice

A. Sinus Generator[kembali]

1. Pada sinus generator, dioda zener berfungsi sebagai...

a. Sebagai penguat sinyal

b. Sebagai sumber tegangan

c. Agar tegangan output menjadi saturasi

d. Agar tegangan output terhindar dari saturasi

Jawaban : D. Agar tegangan output terhindar dari saturasi

2. Rangkaian sinus generator memanfaat kan salah satu rangkaian yaitu...

a. Rangkaian thevenin

b. Rangkaian jembatan wien

c. Rangkaian star-delta

d. Rangkaian seri

Jawaban : B. Rangkaian jembatan wien

3.

Pada gambar rangkaian sinus generator diatas, nilai potensiometer atau P1 di atur hingga menjadi...

a. 80%

b. 50%

c. 75%

d. 90%

Jawaban : A. 80%

B. Controlled Sources[kembali]

1.

Berdasarkan rangkaian diatas, apabila diketahui R1= 20 ohm dan R2= 5 ohm sehingga arus yang mengalir pada R1 adalah 3 A, berapakah arus output yang dihasilkan...

a. 12 A

b. 10 A

c. 15 A

d. 9 A

Jawaban :

Io = (1 + R1/R2) I1

    = ( 1 + 20/5) 3

    = 15 A (C)

2.

Dari gambar diatas, nilai arus yang mengalir pada RL adalah...

a. 4 A

b. 4 mA

c. 2 A

d. 2 mA

Jawaban :

dari rumus diatas maka,

 (B)

3.

Dari gambar diatas, nilai Vo adalah....

a. -20 mV

b. 20 V

c. -20 V

d. -10 V

Jawaban :

Dari rumus diatas, maka Vo nya

 (C)

C. Capacitor Filter[kembali]

1. Berapakah tegangan riak dari penyearah gelombang penuh dengan kapasitor filter 100uF dan terhubung ke beban 50mA?

a. 1.2 V

b. 1.3 V

c. 1.4 V

d. 1 V

Jawaban :

 (A)

2.  Jika puncak tegangan yang diperbaiki untuk rangkaian filter pada contoh 19.3 adalah 30 V, berapakah nilai tegangan DC filter?

a. 27 V

b. 28.9 V

c. 27.9 V

d. 27.6 V

Jawaban :

 (C)

3. Berapakah nilai riak filter kapasitor untuk puncak tegangan terkoreksi 30 V, kapasitor C 50 F dan arus beban 50 mA?

a. 5%

b. 4.3%

c. 3.4%

d. 3.3%

Jawaban :

riak filter kapasitor juga dapat dihitung berdasarkan definisi dasar, maka

D. Opto-Isolator[kembali]

1. Pada opto-isolator, yang bertindak sebagai transmitter adalah...

a. IR LED

b. Opamp

c. Resistor

d. Photodetector

Jawaban : A. IR LED

2. Pada opto-isolator, yang bertindak sebagai receiver adalah...

a. LM35

b. MQ7

c. Sensor PT100

d. SCR

Jawaban : D. SCR

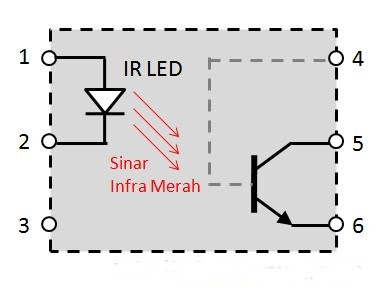

3. Simbol dari opto-isolator adalah...

a.

b.

c.

d.

Jawaban :

 B.
