1. Tujuan [Kembali]
-Untuk mengetahui dan memahami prinsip kerja sensor MQ-8 dan Flame sensor
-Untuk mengetahui apikasi dari sensor MQ-8 dan Flame sensor
2. Alat dan Bahan [Kembali]
2.1 Alat
a. AC Voltmeter
Voltmeter adalah perangkat elektronik yang berfungsi untuk mengukur tegangan dalam rangkaian listrik. Voltmeter dalam rangkaian dipasang secara paralel pada dua buah titik yang diukur.
b. Batterai 12 V
Baterai merupakan sumber tegangan DC dalam rangkaian. Dalam Rangkaian ini, tegangan baterai bernilai 12 V.
c. Altenator
Alternator merupakan komponen elektronika berupa generator listrik arus bolak balik yang berfungsi sebagai penyuplai energi atau daya.
d. Catu daya
Catu daya (Power Supply) adalah sebuah perangkat yang memasok listrik energi untuk satu atau lebih beban listrik. Catu daya menjadi bagian yang penting dalam elektonika yang berfungsi sebagai sumber tenaga listrik misalnya pada baterai atau accu.
2.2 Bahan
· a. Resistor
Sebuah resistor adalah komponen dalam suatu rangkaian listrik yang berfungsi untuk menahan laju arus listrik yang mengalir pada rangkaian listrik, untuk membatasi dan mengatur arus listrik dalam suatu rangkaian.
Klasisfikasi resistor :
a) Fixed resistor (nilai resistansi yang tetap)
1. Carbon composition resistor (resistor komposisi karbon) : nilai resistansinya berkisar dari 1Ω sampai 200MΩ dengan daya 1/10W sampai 2W
2. Carbon fim resistor (resistor karbon film) : nilai resistansiya berkisar dari 1Ω sampai 10MΩ dengan daya 1/6W sampai 5W. Dapat bekerja di suhu yang berkisar dari -55°C hingga 155°C
3. Metal film resistor (Resistor fillm logam) : nilai resistansinya dipengaruhi oleh panjang, lebar dan ketebalan spiral logam
b) Variabel resistor ( nilai resistansinya dapat berubah dan diatur)
1. Potensiometer : nilai resistansinya tertulis di badan potensiometer dalam bentuk kode angka
2. Rheostat : dapat beroperasi pada pada tegangan arus yang tinggi
3. Preset Resistor (Trimpot) : berfungsi seperti potensiometer tetapi memiliki ukuran yang lebih kecil dan tidak memiliki tuas
c) Thermistor/Thermal Resistor (nilai resistansinya dapat dipengaruhi oleh suhu)
1. Thermistor NTC (Negative Temperature Coofficient) : perubahan suhu berbanding terbalik terhadap perubahan resistansi
2. Thermistor PTC (Positive Temperarture Coefficient) : perubahan suhu berbanding lurus terhadap perubahan resistansi

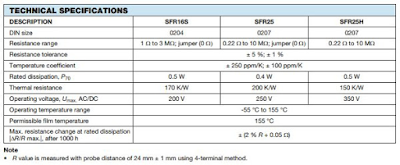

Datasheet Resistor
· b. Transistor
Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal.
Spesifikasi
Konfigurasi pin
c. Dioda Dioda adalah komponen elektronika yang terdiri dari dua kutub dan berfungsi menyearahkan arus. Komponen ini terdiri dari penggabungan dua semikonduktor yang masing-masing diberi doping (penambahan material) yang berbeda, dan tambahan material konduktor untuk mengalirkan listrik.
Spesifikasi
Konfigurasi pin
d. LM7805
LM7805 adalah IC regulator yang sangat populer karena menghasilkan tegangan 5V DC regulated. Arus maksimal yang bisa dilewatkan adalah 1.5A dan disarankan menggunakan heatsink bila ingin menggunakan arus peak ini secara konstan.
Spesifikasi
e. Kapasitor
Kapasitor adalah suatu alat yang dapat menyimpan energi/ muatan listrik di dalam medan listrik, dengan cara mengumpulkan ketidakseimbangan internal dari muatan listrik atau komponen listrik yang mampu menyimpan muatan listrik yang dibentuk oleh permukaan (piringan atau kepingan) yang berhubungan yang dipisahkan oleh suatu penyekat.
f. Relay
Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen
Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch).

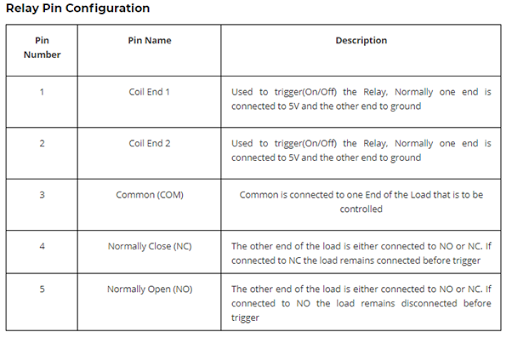

Konfigurasi pin
Spesifikasi
Sensor gas MQ-8 ini digunakan untuk mengukur konsentrasi gas Hidrogen di udara menggunakan rangkaian elektronika.

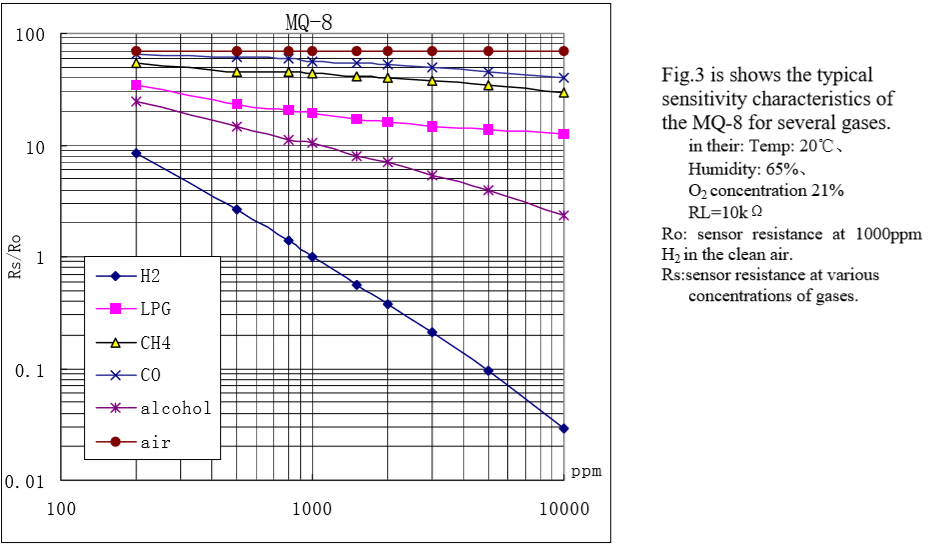

Grafik respon sensor
karekteristik sensitivitas sensor MQ-8 pada temperatur 20℃, kelembapan 65%, Konsentrasi O2 21%, RL = 5kΩ.
Pada grafik tersebut menunjukan hubungan antara konsentrasi dari berbagai gas dengan hambatan sensor MQ-8, dari grafik dapat disimpulkan bahwa semakin besar konsentrasi gas maka semakin kecil hambatan dari sensor MQ-8.
Konfigurasi pin
h. Flame sensor
Detektor nyala adalah sensor yang dirancang untuk mendeteksi dan merespons keberadaan nyala api, memungkinkan deteksi nyala api. Respons terhadap api yang terdeteksi tergantung pada instalasi, tetapi dapat mencakup membunyikan alarm, menonaktifkan saluran bahan bakar, dan mengaktifkan sistem pencegah kebakaran.
-Dapat digunakan untk memantau bentuk api dalam industri yang memproduksi
seperti semen dan logam .
Grafik sensor api
Temperatur terus naik akibat proses perpindahan kalor melalui udeara
sehingga sensor dapat menyerap kalor yang di pancarkan oleh api sehingga
semakin lama api menyala semakin panas temperatur pada ruangan tersebut . dan
disini semakin dekat jarak sensor dengan api maka semakin tinggi yang dibaca
oleh alat ukur sensor begitu sebaliknya jika semakin jauh sensor dengan jarak
api maka pembacaan oleh alat ukur maka kecil .
Konfigurasi pin
i. Ground
Ground adalah suatu system instalasi listrik yang bisa meniadakan beda potensial sebagai pelepasan muatan listrik berlebih pada suatu instalasi listrik dengan cara mengalirkannya ke tanah.
Komponen Output :
a. Buzzer
Buzzer adalah sebuah komponen elektronika yang dapat mengubah sinyal listrik menjadi getaran suara. Buzzer ini biasa dipakai pada sistem alarm. Juga bisa digunakan sebagai indikasi suara.
Spesifikasi
b. Motor DC
Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah.
Konfigurasi pin
pin1=terminal 1
pin2=terminal 2
Spesifikasi
c LED (Light Emitting Diode)
LED berfungsi sebagai lampu indikator
3. Dasar Teori [Kembali]
a) Resistor
Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika. Resistor atau dalam bahasa Indonesia sering disebut dengan Hambatan atau Tahanan dan biasanya disingkat dengan Huruf “R”. Satuan Hambatan atau Resistansi Resistor adalah OHM (Ω).
Rumus mencari resitansi : R=V/I
Tabel warna resistor :
· Cara menentukan nilai resistor 4 gelang warna :
· Cara menentukan nilai resistor 5 gelang warna :
b. Transistor
Transistor merupakan salah satu komponen terpenting dalam sebuah produk elektronika, hampir semua produk Elektronika menggunakannya sebagai Penguat sinyal, Saklar dan Penggerak atau driver. Dalam merangkai sebuah Transistor, terutama pada Transistor bipolar yang memiliki 3 terminal kaki ini terdapat 3 jenis rangkaian konfigurasi dasar yang digunakan. Ketiga jenis Konfigurasi dasar tersebut diantaranya adalah Common Base (Basis Bersama), Common Collector (Kolektor Bersama) dan Common Emitter (Emitor Bersama). Nama “Common” atau “bersama” ini menunjukan kaki terminal yang dipakai bersama untuk INPUT (masukan) atau OUTPUT (keluaran). Setiap konfigurasi memiliki respon yang berbeda-beda terhadap sinyal Input dalam rangkaiannya.
1. Konfigurasi Common Base (Basis Bersama)
Seperti namanya, yang dimaksud dengan Konfigurasi Common Base (CB) atau Basis Bersama adalah konfigurasi yang kaki Basis-nya di-ground-kan dan digunakan bersama untuk INPUT maupun OUTPUT. Pada Konfigurasi Common Base, sinyal INPUT dimasukan ke Emitor dan sinyal OUTPUT-nya diambil dari Kolektor, sedangkan kaki Basis-nya di-ground-kan. Oleh karena itu, Common Base juga sering disebut dengan istilah “Grounded Base”. Konfigurasi Common Base ini menghasilkan Penguatan Tegangan antara sinyal INPUT dan sinyal OUTPUT namun tidak menghasilkan penguatan pada arus.
2. Konfigurasi Common Collector (Kolektor Bersama)
Konfigurasi Common Collector (CC) atau Kolektor Bersama memiliki sifat dan fungsi yang berlawan dengan Common Base (Basis Bersama). Kalau pada Common Base menghasilkan penguatan Tegangan tanpa memperkuat Arus, maka Common Collector ini memiliki fungsi yang dapat menghasilkan Penguatan Arus namun tidak menghasilkan penguatan Tegangan. Pada Konfigurasi Common Collector, Input diumpankan ke Basis Transistor sedangkan Outputnya diperoleh dari Emitor Transistor sedangkan Kolektor-nya di-ground-kan dan digunakan bersama untuk INPUT maupun OUTPUT. Konfigurasi Kolektor bersama (Common Collector) ini sering disebut juga dengan Pengikut Emitor (Emitter Follower) karena tegangan sinyal Output pada Emitor hampir sama dengan tegangan Input Basis.
3. Konfigurasi Common Emitter (Emitor Bersama)
Konfigurasi Common Emitter (CE) atau Emitor Bersama merupakan Konfigurasi Transistor yang paling sering digunakan, terutama pada penguat yang membutuhkan penguatan Tegangan dan Arus secara bersamaan. Hal ini dikarenakan Konfigurasi Transistor dengan Common Emitter ini menghasilkan penguatan Tegangan dan Arus antara sinyal Input dan sinyal Output. Common Emitter adalah konfigurasi Transistor dimana kaki Emitor Transistor di-ground-kan dan dipergunakan bersama untuk INPUT dan OUTPUT. Pada Konfigurasi Common Emitter ini, sinyal INPUT dimasukan ke Basis dan sinyal OUTPUT-nya diperoleh dari kaki Kolektor.
c) Relay
Relay adalah komponen elektronika yang berupa saklar atau switch elektrik yang dioperasikan menggunakan listrik. Relay disebut sebagai komponen electromechanical karena terdiri dari dua bagian utama yaitu coil atau elektromagnet dan kontak saklar atau mekanikal. Komponen relay menggunakan prinsip elektromagnetik sebagai penggerak kontak saklar, sehingga dengan menggunakan arus listrik yang kecil atau low power, dapat menghantarkan arus listrik yang memiliki tegangan lebih tinggi.
Secara garis besar terdapat dua jenis relay, yaitu :
· Relay elektromekanis : Relay yang menggunakan prinsip elektromagnetik untuk menggerakkan kontak saklar.
· Relay Solid State : Relay yang menggunakan teknologi semikonduktor (optocoupler) untuk melakukan switch ON dan OFF.
Pada gambar terdapat dua rangkaian elektronik, yang dinomeri (1) dan (2).
Rangkaian (1) biasa disebut rangkaian picu (triggered circuit) yang (menggunakan prinsip elektromekanik) dapat mengendalikan apakah rangkaian (2) pada posisi ON ataupun OFF. Biasanya rangkaian (1) memiliki tegangan dan arus lebih rendah (karena terhubung dengan mikrokontroler atau rangkaian lain) daripada rangkaian (2) yang biasanya terhubung dengan tegangan AC 220V (untuk menyalakan lampu taman atau lainnya)
Ketika sinyal mengalir melalui rangkaian 1 (logika 1), sinyal tersebut mengalir pada kumparan dan menghasilkan gaya elektromagnetik dan menimbulkan medan magnet yang menarik kontak dan kemudian mengaktivasi rangkaian kedua (untuk bergerak ON ataupun OFF)
Ketika daya dari rangkaian 1 menghilang (logika 0), pegas akan menarik kontak kembali ke posisi awalnya, sehingga rangkaian (2) akan kembali off seperti semula.
d. Dioda
Struktur utama dioda adalah dua buah kutub elektroda berbahan konduktor yang masing-masing terhubung dengan semikonduktor silikon jenis p dan silikon jenis n. Anoda adalah elektroda yang terhubung dengan silikon jenis p dimana elektron yang terkandung lebih sedikit, dan katoda adalah elektroda yang terhubung dengan silikon jenis n dimana elektron yang terkandung lebih banyak. Pertemuan antara silikon n dan silikon p akan membentuk suatu perbatasan yang disebut P-N Junction.
Cara kerja dioda dapat dijelaskan dalam tiga kondisi, yaitu kondisi tanpa tegangan (unbiased), diberikan tegangan positif (forward biased), dan tegangan negatif (reverse biased).
Kondisi tanpa tegangan
Pada kondisi tidak diberikan tegangan akan terbentuk suatu perbatasan medan listrik pada daerah P-N junction. Hal ini terjadi diawali dengan proses difusi, yaitu bergeraknya muatan elektro dari sisi n ke sisi p. Elektron-elektron tersebut akan menempati suatu tempat di sisi p yang disebut dengan holes. Pergerakan elektron-elektron tersebut akan meninggalkan ion positif di sisi n, dan holes yang terisi dengan elektron akan menimbulkan ion negatif di sisi p. Ion-ion tidak bergerak ini akan membentuk medan listrik statis yang menjadi penghalang pergerakan elektron pada dioda.
Kondisi tegangan positif (Forward-bias)
Pada kondisi ini, bagian anoda disambungkan dengan terminal positif sumber listrik dan bagian katoda disambungkan dengan terminal negatif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Ion-ion negatif akan tertarik ke sisi anoda yang positif, dan ion-ion positif akan tertarik ke sisi katoda yang negatif. Hilangnya penghalang-penghalang tersebut akan memungkinkan pergerakan elektron di dalam dioda, sehingga arus listrik dapat mengalir seperti pada rangkaian tertutup.
Kondisi tegangan negatif (Reverse-bias)
Pada kondisi ini, bagian anoda disambungkan dengan terminal negatif sumber listrik dan bagian katoda disambungkan dengan terminal positif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Pemberian tegangan negatif akan membuat ion-ion negatif tertarik ke sisi katoda (n-type) yang diberi tegangan positif, dan ion-ion positif tertarik ke sisi anoda (p-type) yang diberi tegangan negatif. Pergerakan ion-ion tersebut searah dengan medan listrik statis yang menghalangi pergerakan elektron, sehingga penghalang tersebut akan semakin tebal oleh ion-ion. Akibatnya, listrik tidak dapat mengalir melalui dioda dan rangkaian diibaratkan menjadi rangkaian terbuka.
e. Motor DC
Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya. Motor Listrik DC ini biasanya digunakan pada perangkat-perangkat Elektronik dan listrik yang menggunakan sumber listrik DC seperti Vibrator Ponsel, Kipas DC dan Bor Listrik DC.
Bentuk dan Simbol Motor DC
Prinsip Kerja Motor DC
Terdapat dua bagian utama pada sebuah Motor Listrik DC, yaitu Stator dan Rotor. Stator adalah bagian motor yang tidak berputar, bagian yang statis ini terdiri dari rangka dan kumparan medan. Sedangkan Rotor adalah bagian yang berputar, bagian Rotor ini terdiri dari kumparan Jangkar. Dua bagian utama ini dapat dibagi lagi menjadi beberapa komponen penting yaitu diantaranya adalah Yoke (kerangka magnet), Poles (kutub motor), Field winding (kumparan medan magnet), Armature Winding (Kumparan Jangkar), Commutator (Komutator) dan Brushes (kuas/sikat arang).
Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti.
Untuk menggerakannya lagi, tepat pada saat kutub kumparan berhadapan dengan kutub magnet, arah arus pada kumparan dibalik. Dengan demikian, kutub utara kumparan akan berubah menjadi kutub selatan dan kutub selatannya akan berubah menjadi kutub utara. Pada saat perubahan kutub tersebut terjadi, kutub selatan kumparan akan berhadap dengan kutub selatan magnet dan kutub utara kumparan akan berhadapan dengan kutub utara magnet. Karena kutubnya sama, maka akan terjadi tolak menolak sehingga kumparan bergerak memutar hingga utara kumparan berhadapan dengan selatan magnet dan selatan kumparan berhadapan dengan utara magnet. Pada saat ini, arus yang mengalir ke kumparan dibalik lagi dan kumparan akan berputar lagi karena adanya perubahan kutub. Siklus ini akan berulang-ulang hingga arus listrik pada kumparan diputuskan.
f . IC7805
Terdapat berbagai jenis Voltage Regulator atau Pengatur Tegangan, salah satunya adalah Voltage Regulator dengan Menggunakan IC Voltage Regulator. Salah satu tipe IC Voltage Regulator yang paling sering ditemukan adalah tipe 7805 yaitu IC Voltage Regulator yang mengatur Tegangan Output stabil pada Tegangan 5 Volt DC.
Terdapat 2 jenis Pengatur Tegangan Tetap yaitu Positive Voltage Regulator dan Negative Voltage Regulator.
Jenis IC Voltage Regulator yang paling sering ditemukan di Pasaran adalah tipe 78XX. Tanda XX dibelakangnya adalah Kode Angka yang menunjukan Tegangan Output DC pada IC Voltage Regulator tersebut. Contohnya 7805, 7809, 7812 dan lain sebagainya. IC 78XX merupakan IC jenis Positive Voltage Regulator.
IC yang berjenis Negative Voltage Regulator memiliki desain, konstruksi dan cara kerja yang sama dengan jenis Positive Voltage Regulator, yang membedakannya hanya polaritas pada Tegangan Outputnya. Contoh IC jenis Negative Voltage Regulator diantaranya adalah 7905, 7912 atau IC Voltage Regulator berawalan kode 79XX.
IC Fixed Voltage Regulator juga dikategorikan sebagai IC Linear Voltage Regulator.
Dibawah ini adalah Rangkaian Dasar untuk IC LM78XX beserta bentuk Komponennya (Fixed Voltage Regulator).
g. Flame sensor
Flame sensor merupakan sensor yang mempunyai fungsi sebagai pendeteksi nyala api yang dimana api tersebut memiliki panjang gelombang antara 760nm – 1100nm. Sensor ini menggunakan infrared sebagai tranduser dalam mensensing kondisi nyala api.
Suhu normal pembacaan normal sensor ini yaitu pada 25 – 85°C dengan besar sudut pembacaan pada 60°.
Dengan memperhatikan jarak sensing antara objek yang akan disensing dengan sensor tidak boleh terlalu dekat, yang berakibat lifetime sensor yang cepat rusak.
Cara kerja sensor ini yaitu dengan mengidentifikasi atau mendeteksi nyala api dengan menggunakan metode optik. Pada sensor ini menggunakan tranduser yang berupa infrared (IR) sebagai sensing sensor. Tranduser ini digunakan untuk mendeteksi akan penyerapan cahaya pada panjang gelombang tertentu.
Yang dimana memungkinkan alat ini untuk membedakan antara spectrum cahaya pada api dengan spectrum cahaya lainnya seperti spectrum cahaya lampu.
Fitur dari flame sensor
- Tegangan operasi antara 3,3 – 5 Vdc
- Terdapat 2 output yaitu digital output dan analog output yang berupa tegangan
- Sudah terpackage dalam bentuk modul
- Terdapat potensiometer sebagai pengaturan sensitivitas sensor dalam mensensing
Kelebihan flame sensor
-Mampu medeteksi adanya api sehingga dapat langsung ditangani
-Mencegah terjadinya kebakaran dengan adanya peringatan dari detector itu sendiri
h. Sensor MQ-8
MQ 8 adalah Sensor gas yang digunakan untuk mendeteksi gas Hidrogen dengan sensitivitas yang tinggi. Sensor gas MQ-8 ini mempunyai sensitivitas yang kecil terhadap zat alcohol dan asap rokok. Sensor gas MQ-8 merupakan sensor yang mempunyai respon cepat terhadap gas Hodrogen, stabil dan tahan lama, serta dapat digunakan dalam rangkaian drive yang sederhana. Sensor Gas MQ 8kali ini akan dicobakan pada pendeteksi kebocoroan bahan bakar roket.
Struktur dan konfigurasi MQ-8 sensor gas ditunjukkan pada gambar (Konfigurasi A atau B), sensor disusun oleh mikro AL2O3 tabung keramik, Tin Dioksida (SnO2) lapisan sensitif, elektroda pengukuran dan pemanas adalah tetap menjadi lapisan kulit yang dibuat oleh plastik dan stainless steel bersih. Pemanas menyediakan kondisi kerja yang diperlukan untuk kerja komponen sensitif. MQ-8 memiliki 6 pin, 4 dari mereka yang digunakan untuk mengambil sinyal, dan 2 lainnya digunakan untuk menyediakan pemanasan saat ini.
4. Prinsip Kerja
[Kembali] A. Prosedur Percobaan 1. Persiapkan alat dan bahan
2. Rangkai alat dan bahan seperti gambar rangkaian dibawah
3. flame sensor dan MQ-8 dilogika 1 kan, maka sensor akan mendeteksi percikan api atau gas hidrogen, jika itu terjadi maka lampu akan hidup, buzzer akan berbunyi dan motor akan berputar.
4. flame sensor dan MQ-8 dilogika 0 kan, maka sensor tidak mendeteksi percikan api atau gas hidrogen, jika itu terjadi maka lampu tidak menyala, buzzer keadaan diam dan motor akan tetap diposisinya.
B. Rangkaian Simulasi
1) Gambar Rangkaian
a. Sensor dalam keadaan mendeteksi gas hidrogen atau terdapat percikan api (logika 1)
bb . Sensor dalam keadaan diam, tidak mendeteksi gas hidrogen atau terdapat percikan api (logika 0)
2) Prinsip kerja
Apabila Sensor MQ8 mendeteksi Gas Hidrogen maka sensor MQ-8 akan aktif ( berlogika 1 ) dan mengalirkan arus dari pin output sensor MQ8 ke kaki base transistor Q3. ini menyebabkan transistor Q3 ON dan arus mengalir dari supply ke kaki collector menuju kaki emitter transistor Q3. Sejalan dengan itu, arus juga mengalir pada kumparan (RL1) dan relay pun berpindah yang menyebabkan rangkaian buzzer dan motor menjadi rangkaian tertutup. Battery pun akan menyuplai tegangan sebesar 12 V ke motor DC dan Buzzer hal ini akan menyebabkan motor hidup dan buzzer pun berbunyi. Apabila Flame sensor mendeteksi percikan api maka sensor akan aktif (berlogika 1) maka arus keluar dari pin output menuju resistor sehingga menghidupkan led red, sedangkan pin Vcc menuju power dan pin ground menuju ground.
Apabila Sensor MQ8 mendeteksi Gas Hidrogen maka sensor MQ-8 akan aktif ( berlogika 1 ) dan mengalirkan arus dari pin output sensor MQ8 ke kaki base transistor Q3. ini menyebabkan transistor Q3 ON dan arus mengalir dari supply ke kaki collector menuju kaki emitter transistor Q3. Sejalan dengan itu, arus juga mengalir pada kumparan (RL1) dan relay pun berpindah yang menyebabkan rangkaian buzzer dan motor menjadi rangkaian tertutup. Battery pun akan menyuplai tegangan sebesar 12 V ke motor DC dan Buzzer hal ini akan menyebabkan motor hidup dan buzzer pun berbunyi.
a.
a.
