Silicon-Controlled Switch
- Mengetahui apa itu Silicon-Controlled Switch
- Mengetahui fungsi Silicon-Controled Switch
- Mensimulasikan rangkaian yang menggunakan Silicon-Controlled Switch
a. Resistor
Resistor adalah komponen elektronika pasif yang berfungsi untuk
membatasi arus yang mengalir pada suatu rangkaian dan berfungsi sebagai
terminal antara dua komponen elektronika. Tegangan pada sebuah resistor
sebanding dengan arus yang melewatinya (V = IR).
b. Kapasitor
Kapasitor
adalah suatu alat yang dapat menyimpan energi di dalam medan listrik,
dengan cara mengumpulkan ketidakseimbangan internal dari muatan listrik.
Kapasitor mempunyai satuan Farad dari nama Michael Faraday.
adalah suatu alat yang dapat menyimpan energi di dalam medan listrik,
dengan cara mengumpulkan ketidakseimbangan internal dari muatan listrik.
Kapasitor mempunyai satuan Farad dari nama Michael Faraday.
c. Transistor NPN
Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus, stabilisasi tegangan, dan modulasi sinyal. Transistor NPN adalah tipe transistor yang bekerja atau mengalirkan arus negatif dengan positif sebagai biasnya. Transistor NPN mengalirkan arus negatif dari emittor menuju kolektor.
d. Switch
Switch adalah perangkat yang digunakan untuk menghubungkan atau memutus arus listrik.
e. Ground
Ground adalah titik kembalinya arus searah atau titik kembalinya sinyal bolak balik atau titik patokan dari berbagai titik tegangan dan sinyal listrik dalam rangkaian elektronika.
f. Decade Counter
Decade counter adalah komponen ic yang memiliki 10 pin/kaki output yang mana outputnya ini menyala bergantian satu sama lain tanpa jeda.
g. Phase Lock Loop
Phase Locked Loop (PLL) adalah suatu sistem kendali umpan balik
negatif, PLL secara otomatis akan menyesuaikan fasa dari suatu sinyal
yang dibangkitkan di sisi keluaran dengan suatu sinyal dari luar di sisi
masukannya, dengan kata lain, PLL akan menghasilkan sinyal keluaran
dengan frekuensi yang sama dengan sinyal masukan.
3. Dasar Teori[Kembali]
The Silicon-Controlled switch (SCS), seperti silikon-Controlled rectifier, adalah empat lapisan perangkat pnpn. Semua empat lapisan Semikonduktor SCS tersedia karena penambahan dari
sebuah gerbang anoda, seperti yang ditunjukkan dalam Gbr. 21.16 a. Simbolf. Decade Counter
Decade counter adalah komponen ic yang memiliki 10 pin/kaki output yang mana outputnya ini menyala bergantian satu sama lain tanpa jeda.
g. Phase Lock Loop
Phase Locked Loop (PLL) adalah suatu sistem kendali umpan balik
negatif, PLL secara otomatis akan menyesuaikan fasa dari suatu sinyal
yang dibangkitkan di sisi keluaran dengan suatu sinyal dari luar di sisi
masukannya, dengan kata lain, PLL akan menghasilkan sinyal keluaran
dengan frekuensi yang sama dengan sinyal masukan.
3. Dasar Teori[Kembali]
The Silicon-Controlled switch (SCS), seperti silikon-Controlled rectifier, adalah empat lapisan perangkat pnpn. Semua empat lapisan Semikonduktor SCS tersedia karena penambahan dari
grafis dan transistor yang setara ditunjukkan dalam angka yang sama.
Karakteristik perangkat pada dasarnya sama dengan yang untuk SCR. Efek dari
sebuah arus gerbang anoda saat ini sangat serupa dengan yang ditunjukkan oleh
arus gerbang dalam Gbr. 21,7. Semakin tinggi arus gerbang anoda, semakin rendah
tegangan anode ke katoda yang diperlukan untuk menghidupkan perangkat.
arus gerbang dalam Gbr. 21,7. Semakin tinggi arus gerbang anoda, semakin rendah
tegangan anode ke katoda yang diperlukan untuk menghidupkan perangkat.
dapat digunakan untuk menghidupkan atau mematikan perangkat. Untuk menghidupkan
perangkat, pulsa negatif harus diterapkan ke terminal gerbang anoda, sementara pulsa
positif diperlukan untuk mematikan perangkat. Kebutuhan untuk jenis pulsa yang
ditunjukkan di atas dapat ditunjukkan menggunakan rangkaian Fig. 21.16 c. Pulsa
negatif di gerbang anoda akan forward-bias dari persimpangan basis ke emitor
Q1, menyalakannya. Hasilnya membebani arus di kolektor (Ic), sehingga
menyalakan arus di Q2, menghasilkan tindakan regenerative.
Sebuah pulsa positif
di gerbang anoda akan me-reverse-biaskan persimpangan basis ke emitter dari Q1,
dengan mematikannya dapat mengakibatkan opencircuit pada perangkat. Secara umum,
yang memicu (Turn-on) gerbang anoda saat ini lebih besar dalam perbesarnya
daripada gerbang katode yang diperlukan saat ini. Untuk satu perwakilan perangkat
SCS, gerbang anoda adalah 1,5 MA sedangkan yang diperlukan Gerbang katode saat
ini adalah 1 A. Arus gerbang yang diperlukan di salah satu terminal dipengaruhi
oleh banyak faktor. Beberapa termasuk suhu operasi, tegangan anode-ke-katoda,
penempatan beban, dan jenis katoda, gerbang ke katoda atau anoda Gate ke anoda koneksi
(sirkuit pendek, sirkuit terbuka, bias, beban, dll.)
di gerbang anoda akan me-reverse-biaskan persimpangan basis ke emitter dari Q1,
dengan mematikannya dapat mengakibatkan opencircuit pada perangkat. Secara umum,
yang memicu (Turn-on) gerbang anoda saat ini lebih besar dalam perbesarnya
daripada gerbang katode yang diperlukan saat ini. Untuk satu perwakilan perangkat
SCS, gerbang anoda adalah 1,5 MA sedangkan yang diperlukan Gerbang katode saat
ini adalah 1 A. Arus gerbang yang diperlukan di salah satu terminal dipengaruhi
oleh banyak faktor. Beberapa termasuk suhu operasi, tegangan anode-ke-katoda,
penempatan beban, dan jenis katoda, gerbang ke katoda atau anoda Gate ke anoda koneksi
(sirkuit pendek, sirkuit terbuka, bias, beban, dll.)

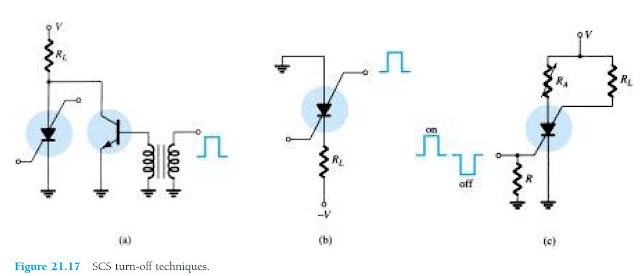

Tiga dari banyak jenis
yang lebih mendasar dari sirkuit turn-off untuk SCS ditampilkan dalam Gbr.
21,17. Ketika pulsa diterapkan ke rangkaian Fig. 21.17 a, transistor bekerja
keras, menghasilkan karakteristik impedansi rendah (sirkuit pendek) antara kolektor
dan emitor. Cabang impedansi rendah ini mengalihkan arus anoda jauh dari SCS,
menjatuhkannya di bawah nilai Holding dan mematikannya. Demikian pula pulse
positif di gerbang anoda Gbr. 21.17 b akan mengubah SCS off melalui mekanisme
yang dijelaskan sebelumnya. Rangkaian Fig. 21.17 c dapat dimati-hidupkan dengan
perbesaran pada gerbang katode. Karakteristik Mati-hidup hanya mungkin jika
nilai yang benar dari RA digunakan. Ini akan mengontrol jumlah umpan balik regenerative.
Perhatikan berbagai posisi di mana beban resistor RL dapat ditempatkan.
yang lebih mendasar dari sirkuit turn-off untuk SCS ditampilkan dalam Gbr.
21,17. Ketika pulsa diterapkan ke rangkaian Fig. 21.17 a, transistor bekerja
keras, menghasilkan karakteristik impedansi rendah (sirkuit pendek) antara kolektor
dan emitor. Cabang impedansi rendah ini mengalihkan arus anoda jauh dari SCS,
menjatuhkannya di bawah nilai Holding dan mematikannya. Demikian pula pulse
positif di gerbang anoda Gbr. 21.17 b akan mengubah SCS off melalui mekanisme
yang dijelaskan sebelumnya. Rangkaian Fig. 21.17 c dapat dimati-hidupkan dengan
perbesaran pada gerbang katode. Karakteristik Mati-hidup hanya mungkin jika
nilai yang benar dari RA digunakan. Ini akan mengontrol jumlah umpan balik regenerative.
Perhatikan berbagai posisi di mana beban resistor RL dapat ditempatkan.
Keuntungan dari SCS atas
SCR yang sesuai yaitu
SCR yang sesuai yaitu
1. Penurunan waktu turn-off, biasanya dalam kisaran 1 sampai 10 s untuk
SCS dan 5 untuk 30 s untuk SCR.
SCS dan 5 untuk 30 s untuk SCR.
2. Peningkatan kontrol dan memicu sensitivitas dan situasi
penembakan yang lebih diprediksi.
penembakan yang lebih diprediksi.
Namun saat ini, SCS terbatas pada peringkat
daya rendah, arus, dan tegangan. Anoda maksimum khas arus berkisar dari 100
sampai 300 mA dengan disipasi (daya) peringkat 100 sampai 500 mW. Beberapa
daerah yang lebih umum dari aplikasi termasuk berbagai macam computer sirkuit
(penghitung, Register, dan sirkuit waktu), Generator pulsa, sensor tegangan, dan
osilator.
daya rendah, arus, dan tegangan. Anoda maksimum khas arus berkisar dari 100
sampai 300 mA dengan disipasi (daya) peringkat 100 sampai 500 mW. Beberapa
daerah yang lebih umum dari aplikasi termasuk berbagai macam computer sirkuit
(penghitung, Register, dan sirkuit waktu), Generator pulsa, sensor tegangan, dan
osilator.
Satu aplikasi sederhana untuk SCS sebagai perangkat tegangan-sensing ditunjukkan
dalam gambar di bawah. Ini adalah sistem alarm dengan n input dari berbagai Stasiun.
Setiap satu input akan mengubah SCS tertentu, mengakibatkan relay alarm
berenergi dan di sirkuit gerbang anoda untuk menunjukkan lokasi input (gangguan).
dalam gambar di bawah. Ini adalah sistem alarm dengan n input dari berbagai Stasiun.
Setiap satu input akan mengubah SCS tertentu, mengakibatkan relay alarm
berenergi dan di sirkuit gerbang anoda untuk menunjukkan lokasi input (gangguan).
(Gambar 21.18)
Satu tambahan penerapan
SCS adalah di sirkuit alarm Fig. 21,19. RS yang mewakili resistor suhu,
cahaya, atau radiasi sensitif, yaitu elemen yang resistansinya
akan berkurang melalui aplikasi dari tiga sumber energi yang disebutkan di atas.
Potensi gerbang katode ditentukan oleh hubungan pembagi yang dibentuk oleh RS
dan resistor variabel. Perhatikan bahwa potensi gerbang sekitar 0 V jika RS
sama dengan nilai yang ditetapkan oleh resistor variabel karena kedua resistor
akan memiliki 12 V di antara mereka. Namun, jika RS menurun, potensi sambungan
akan meningkat sampai SCS adalah bias maju, menyebabkan SCS menyala dan memberi
energi alarm relay.
SCS adalah di sirkuit alarm Fig. 21,19. RS yang mewakili resistor suhu,
cahaya, atau radiasi sensitif, yaitu elemen yang resistansinya
akan berkurang melalui aplikasi dari tiga sumber energi yang disebutkan di atas.
Potensi gerbang katode ditentukan oleh hubungan pembagi yang dibentuk oleh RS
dan resistor variabel. Perhatikan bahwa potensi gerbang sekitar 0 V jika RS
sama dengan nilai yang ditetapkan oleh resistor variabel karena kedua resistor
akan memiliki 12 V di antara mereka. Namun, jika RS menurun, potensi sambungan
akan meningkat sampai SCS adalah bias maju, menyebabkan SCS menyala dan memberi
energi alarm relay.
Resistor
100-k disertakan untuk mengurangi kemungkinan terjadinya pemicu yang tidak
disengaja oleh perangkat melalui fenomena yang dikenal sebagai efek tingkat (rate effect). Hal ini
disebabkan oleh tersesatnya atau ada kesalahan pada tingkat kapasitansi antara gerbang. Transien frekuensi
tinggi dapat menetapkan arus dasar untuk mengubah SCS tanpa disengaja. Perangkat
direset dengan menekan tombol reset, yang pada gilirannya akan membuka
jalur konduksi SCS dan mengurangi anoda arus ke nol.
100-k disertakan untuk mengurangi kemungkinan terjadinya pemicu yang tidak
disengaja oleh perangkat melalui fenomena yang dikenal sebagai efek tingkat (rate effect). Hal ini
disebabkan oleh tersesatnya atau ada kesalahan pada tingkat kapasitansi antara gerbang. Transien frekuensi
tinggi dapat menetapkan arus dasar untuk mengubah SCS tanpa disengaja. Perangkat
direset dengan menekan tombol reset, yang pada gilirannya akan membuka
jalur konduksi SCS dan mengurangi anoda arus ke nol.
Sensitivitas terhadap
suhu, cahaya, atau resistor yang peka terhadap radiasi yang resistansi meningkat
karena penerapan salah satu dari tiga sumber energi yang dijelaskan di atas
dapat dapat ditampung dengan hanya interchanging lokasi RS dan resistor
variabel. Identifikasi terminal SCS ditunjukkan dalam Fig. 21,20 dengan paket
SCS.
suhu, cahaya, atau resistor yang peka terhadap radiasi yang resistansi meningkat
karena penerapan salah satu dari tiga sumber energi yang dijelaskan di atas
dapat dapat ditampung dengan hanya interchanging lokasi RS dan resistor
variabel. Identifikasi terminal SCS ditunjukkan dalam Fig. 21,20 dengan paket
SCS.
4. Prinsip Kerja
Koneksi gerbang anoda
dapat digunakan untuk menghidupkan atau mematikan perangkat. Untuk menghidupkan
perangkat, pulsa negatif harus diterapkan ke terminal gerbang anoda, sementara pulsa
positif diperlukan untuk mematikan perangkat. Sebuah pulsa positif
di gerbang anoda akan me-reverse-biaskan persimpangan basis ke emitter dari Q1,
dengan mematikannya dapat mengakibatkan opencircuit pada perangkat. Secara umum,
yang memicu (Turn-on) gerbang anoda saat ini lebih besar dalam perbesarnya
daripada gerbang katode yang diperlukan saat ini. Untuk satu perwakilan perangkat
SCS, gerbang anoda adalah 1,5 MA sedangkan yang diperlukan Gerbang katode saat
ini adalah 1 A. Arus gerbang yang diperlukan di salah satu terminal dipengaruhi
oleh banyak faktor. Beberapa termasuk suhu operasi, tegangan anode-ke-katoda,
penempatan beban, dan jenis katoda, gerbang ke katoda atau anoda Gate ke anoda koneksi
(sirkuit pendek, sirkuit terbuka, bias, beban, dll.). Ketika pulsa diterapkan, transistor bekerja
keras, menghasilkan karakteristik impedansi rendah (sirkuit pendek) antara kolektor
dan emitor. Cabang impedansi rendah ini mengalihkan arus anoda jauh dari SCS,
menjatuhkannya di bawah nilai Holding dan mematikannya. Demikian pula pulse
positif akan mengubah SCS off melalui mekanisme
yang dijelaskan sebelumnya. Rangkaian dapat dimati-hidupkan dengan
perbesaran pada gerbang katode. Karakteristik Mati-hidup hanya mungkin jika
nilai yang benar dari RA digunakan. Ini akan mengontrol jumlah umpan balik regenerative.
5. Gambar Rangkaian[Kembali]
Koneksi gerbang anoda
dapat digunakan untuk menghidupkan atau mematikan perangkat. Untuk menghidupkan
perangkat, pulsa negatif harus diterapkan ke terminal gerbang anoda, sementara pulsa
positif diperlukan untuk mematikan perangkat. Sebuah pulsa positif
di gerbang anoda akan me-reverse-biaskan persimpangan basis ke emitter dari Q1,
dengan mematikannya dapat mengakibatkan opencircuit pada perangkat. Secara umum,
yang memicu (Turn-on) gerbang anoda saat ini lebih besar dalam perbesarnya
daripada gerbang katode yang diperlukan saat ini. Untuk satu perwakilan perangkat
SCS, gerbang anoda adalah 1,5 MA sedangkan yang diperlukan Gerbang katode saat
ini adalah 1 A. Arus gerbang yang diperlukan di salah satu terminal dipengaruhi
oleh banyak faktor. Beberapa termasuk suhu operasi, tegangan anode-ke-katoda,
penempatan beban, dan jenis katoda, gerbang ke katoda atau anoda Gate ke anoda koneksi
(sirkuit pendek, sirkuit terbuka, bias, beban, dll.). Ketika pulsa diterapkan, transistor bekerja
keras, menghasilkan karakteristik impedansi rendah (sirkuit pendek) antara kolektor
dan emitor. Cabang impedansi rendah ini mengalihkan arus anoda jauh dari SCS,
menjatuhkannya di bawah nilai Holding dan mematikannya. Demikian pula pulse
positif akan mengubah SCS off melalui mekanisme
yang dijelaskan sebelumnya. Rangkaian dapat dimati-hidupkan dengan
perbesaran pada gerbang katode. Karakteristik Mati-hidup hanya mungkin jika
nilai yang benar dari RA digunakan. Ini akan mengontrol jumlah umpan balik regenerative.
5. Gambar Rangkaian[Kembali]
7. Link Download[Kembali]
download rangkaian disinii
download vidio rangkaian disinii
Tidak ada komentar:
Posting Komentar
