Design Operations
Mengetahui definisi Design Operations, komponen pada Design Operations, dan dapat mensimulasikan rangkaian Dessign Operations.
a) Function Generator
Function Generator atau Generator Fungsi adalah alat uji elektronik yang dapat membangkitkan berbagai bentuk gelombang. Bentuk Gelombang yang dapat dihasilkan oleh Function Generator diantaranya seperti bentuk gelombang Sinus, gelombang Kotak, gelombang gigi gergaji, gelombang segitiga dan gelombang pulsa.
b) Ground
Groud ialah suatu sistem pertahanan yang terpasang pada instalasi listrik yang berfungsi untuk meniadakan beda potensial dengan mengalirkan arus sisa dari sembaran petir ke bumi.
c) Resistor
Resistor merupakan salah satu komponen yang paling sering ditemukan dalam Rangkaian Elektronika. Hampir setiap peralatan Elektronika menggunakannya. Pada dasarnya Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika.
d) Transistor
Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal.
e) Kapasitor
Kapasitor adalah suatu alat yang dapat menyimpan energi di dalam medan listrik, dengan cara mengumpulkan ketidakseimbangan internal dari muatan listrik.
f) Osiloskop
Osiloskop adalah alat ukur Elektronik yang dapat memetakan atau memproyeksikan sinyal listrik dan frekuensi menjadi gambar grafik agar dapat dibaca dan mudah dipelajari. Dengan menggunakan Osiloskop, kita dapat mengamati dan menganalisa bentuk gelombang dari sinyal listrik atau frekuensi dalam suatu rangkaian Elektronika.
g) Baterai
Baterai adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik.
Design Operation (Operasi perancangan) adalah suatu operasi yang berfungsi untuk menentukan nilai arus dan/ atau tegangan dengan komponen yang diperlukan untuk menetapkan level yang telah ditentukan. Pada tahapan ini diperlukan pemahaman yang jelas mengenai karakteristik perangkat, persamaan dasar mengenai jaringan, dan pemahaman yang kokoh tentang hukum dasar analisis rangkaian, seperti hukum Ohm, hukum Tegangan Kirchoff, dan lain-lain.
Urutan desain secara jelas sensitif terhadap komponen yang sudah ada ditentukan dan unsur-unsur yang akan ditentukan. Jika transistor dan persediaan ditentukan, proses perancangan hanya akan menentukan resistor yang dibutuhkan untuk yang tertentu desain. Setelah nilai teoritis resistor ditentukan, nilai komersial standar terdekat biasanya dipilih dan variasi karena tidak menggunakan nilai resistansi yang tepat diterima sebagai bagian dari desain. Ini tentu pendekatan yang valid mengingat toleransi yang biasanya terkait dengan elemen resistif dan parameter transistor.
Jika nilai resistif ditentukan, salah satu persamaan paling kuat hanyalah hukum Ohm dalam bentuk berikut:
Contoh soal:

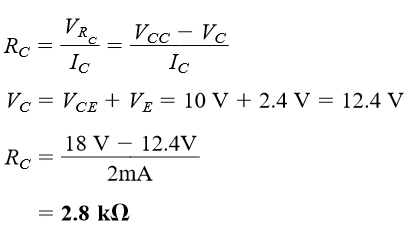

Apabila ICQ = 2 mA dan VCEQ = 10 V, tentukan R1 dan RC pada rangkaian dibawah ini
Jawab:
dan
dengan
Nilai komersial standar terdekat dengan R1 adalah 82 dan 91 kΩ. Bagaimmanapun, gunakan kombinasi seri nilai standar 82 kΩ dan 4,7 kΩ sehingga didapatkan 86,7 kΩ akan menghasilkan nilai yang sangat dekat dengan tingkat desain.
1. Desain Sirkuit Bias dengan Resistor Umpan Balik Emitter
2. Desain Sirkuit Penguatan Stabil Arus (Beta Bebas/Tidak Bergantung)
Rangkaian pertama yang disimulasikan menggunakan AC input berupa function generator dan AC output berupa osiloskop. Komponen-komponen lainnya adalah resistor, power, kapasitor, tranasitor, ground. Arus mengalir dari function generator lalu melewati kapasitor, resistor, dan tranasistor. Channel A pada osiloskop dihubungkan ke input dan channel B ke output, ketika osiloskop dijalankan maka akan terbentuk gelombang input dan output. Rangkaian kedua yang disimulasikan adalah Design of a Current-Gain-Stabilized (Beta-Independent) Circuit. Prinsip kerjanya hampir sama dengan rangkaian pertama. Komponen yang dibutuhkan adalah baterai, osiloskop, transistor NPN, resistor, ground, dan kapasitor. AC input digunakan function generator dan AC output digunakan osiloskop. Sinyal mengalir dari AC input yaitu function generator lalu melewati kapasitor, resistor, dan transistor. Channel A pada osiloskop dihubungkan ke input, dan channel B pada osiloskop dihubungkan ke output. Karena design operation mengutamakan mencari nilai yang belum diketahui, maka simulasi rangkaian ini hanya memperlihatkan bentuk sinyalnya.
5. Simulasi Rangkaian
5. Simulasi Rangkaian
Rangkaian 4.48
Rangkaian 4.50

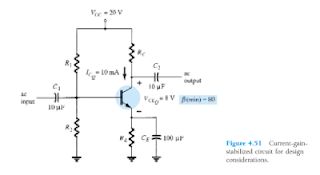

Rangkaian 4.51
6. Video
Simulasi rangkaian 4.48
Simulasi rangkaian 4.50
Simulasi rangkaian 4.51
download simulasi rangkaian 4.48 disiniii
download simulasi rangkaian 4.50 disiniii
download simulasi rangkaian 4.51 disiniii
download video simulasi rangkaian 4.48 disiniii
download video simulasi rangkaian 4.50 disiniii
download video simulasi rangkaian 4.51 disiniii
