1. Tujuan[Kembali]a). Mengetahui rangkaian sistem minimum dari aplikasi LCD dan keypad
b). Dapat memahami bagaimana rangkaian sistem minimum aplikasi LCD dan keypad
-. IC 74LS245
-. IC 74LS373
-. IC 74LS139
-. IC 74LS138
-. LCD
-. Keypad
-. IC 8255A
-. IC 6116
-. IC 8086
IC 74138 adalah sebuah aplikasi demultiplexer. Demultiplexer adalah perangkat elektronik yang berfungsi untuk memilih salah satu data dari banyak data menggunakan suatu data input. Demultiplexer sering disebut sebagai perangkat dengan sedikit input dan banyak output ic ini cocok untuk pengguna mikrokontroler yang membutuhkan output.
Demultiplexer 74LS138 berfungsi untuk memilih salah satu dari 8 jalur dengan memberikan data BCD 3 bit pada jalur masukan A0 – A2. Demultiplexer 74LS138 memiliki 8 jalur keluaran Q0 – Q7, 3 jalur masukan A0 – A2 dan 3 jalur kontrol expansi E1 – E3.
Tabel Karakteristik Demultiplexer IC 74LS138
8086 merupakan sebuah chip mikroprosesor 16-bit rancangan Intel pada tahun 1978 yang membangkitkan penggunaan arsitektur x86. Tidak lama kemudian, intel 8088 diperkenalkan dengan bus 8-bit external, yang memungkinkan penggunaan chipset yang murah.
8086 dirancang berdasarkan intel 8080 dan intel 8085 dengan set register yang mirip, tetapi dikembangkan menjadi 16 bit. "Bus Interface Unit" memberikan rangkaian instruksi ke "Execution Unit" melalui sebuah prefetch queue 6 byte, jadi pemberian dan pelaksanaan dilakukan bersamaan- sebuah bentuk pipelining primitif (instruksi 8086 bervariasi dari 1 sampai 4 byte).
IC 74LS373 adalah salah satu flip-flop data yang memiliki 8 latch data dengan 3 kondisi output (high, low, dan impedansi tinggi).
Adapun konfigurasi pin pada 74LS373 adalah sebagai berikut:
a. D0 – D7 adalah data input (Dn).
b. LE adalah input Latch Enable yang aktif ketika berlogika high.
c. OE adalah input Output Enable yang aktif ketika berlogika low.
d. Q1 – Q7 adalah data output (Qn).
Tabel 2.3 Kebenaran logika pada IC 74LS373
Dn | LE | OE | Qn |
H | H | L | H |
L | H | L | L |
X | L | L | Q0 |
X | X | H | Z |
L = Low | Z = IMPEDANSI TINGGI |
H = high | X = DIABAIKAN |
Octal-bus transceiver dengan non-inverting output, three-state.
Spesifikasi :
- Catu daya 5 VDC
- Fungsi Octal-bus transceiver
- Level tegangan i/o TTl
- Kemasan DIP 20-pinIC demultiplekser 74LS139 merupakan demultiplekser 2 input dengan 4 output. IC ini terdiri dari dua buah demultiplekser dengan 16 buah pin. Konfigurasi dari masing-masing Pin dapat dilihat pada gambar berikut :
Sebagaimana IC digital lainnya, VCC dari IC ini memerlukan tegangan sebesar 5 V. Fungsi kerja dari IC 74139 ini dapat dilihat pada tabel berikut:
ROM adalah salah satu jenis memori yang hanya dapat dibaca saja isinya dengan instruksi-instruksi bahasa mesin. Perbedaan utama ROM dengan RAM adalah bahwa data di ROM tidak akan terhapus walaupun tegangan supply terputus dari rangkaian. Untuk saat ini sudah banyak ROM yang memanfaatkan IC EEPROM yang bisa ditulis dan dihapus datanya hanya dengan memberikan tegangan tententu.
Untuk ROM jenis EPROM seperti 27128 mempunyai empat pin kontrol yaitu: pin OE, pin CE, pin PGM dan pin VPP seperti gambar 3.Kombinasi dari keempat pin kontol tersebut dapat dilihat pada tabel
Tabel 1 Fungsi pin-pin CE, OE, PGM dan VPP pada ROM 27128
-CE | -OE | PGM | VPP | Mode | Pin-pin I-O |
0 | 0 | 1 | Vcc | Read | D-out |
1 | X | X | Vcc | Program | High Z |
0 | X | 0 | Vpp | Program Verify | D-in |
1 | X | X | Vpp | Program Inhibit | High Z |
Pin CE berfungsi untuk mengaktifkan rangkaian buffer I-O yang terdapat didalam EPROM 27128. Sedangkan pin OE yang berfungsi sebagai strobe untuk data out dari EPROM. Dan pin PGM dan pin VPP berfungsi pada saat EPROM sedang diprogram atau diisi dengan EPROM Writer.
Pin PGM akan dibuat 0 dan pin VPP diberi tegangan sesuai dengan jenis EPROM yang dipakai. Untuk EPROM 27128A besamya VPP adalah 12,5 Volt. Setelah selesai dengan pengisian EPROM maka didalam rangkaian sistem minimum pin PGM dan pin VPP dihubungkan ke tegangan catu 5 volt.
Urutan langkah-langkah yang dilaksanakan mikroprosesor dalam melaksanakan instruksi read pada ROM adalah sebagai berikut:
a. Address dari memori yang dituju diload ke bus addresss setelah ada sinyal ALE.
b. Chip Select yang dari EPROM yang dituju akan aktif low sehingga EPROM meng-input-kan address dari bus address misalnya A0-Al3 seperti pada EPROM 27128.
c. Kemudian mikroprosessor mengirim sinyal RD pada EPROM.
d. EPROM mengalami pembacaan atau data dikirim ke mikroprosesor.
IC memori 6116 merupakan salah satu RAM statik berkapasitas 16.384 bit atau 2 kbyte. IC 6116 mempunyai 8 jalur data (D0-D7) dan 11 jalur alamat (A0-A10). Untuk menulis data digunakan sinyal W (aktif LOW) dan untuk membaca data digunakan sinyal G (aktif LOW). Kaki E (aktif LOW) digunakan untuk mengijinkan memori menulis atau membaca data pada jalur data. Kaki 12 dihubungkan ke GND dan kaki 24 dihubungkan ke +5V.
PPI (Programmable Peripheral Interface) 8255 adalah IC yang dirancang untuk membuat port masukan dan keluaran paralel. Chip ini diproduksi oleh Intel Corporation dan dikemas dalam bentuk 40 pin dual in line package dan dirancang untuk berbagai fungsi antarmuka dalam mikroprosesor. IC ini mempunyai 24 bit I/O yang terorganisir menjadi 3 port 8 bit (24 jalur) dengan nama Port A, Port B, dan Port C. Masing-masing port ini dapat berfungsi sebagai input atau output, termasuk port C upper dan lower difungsikan sama atau beda. Fungsi ini terbentuk dari kondisi data bus yang deprogram/dirancang. Konfigurasi fungsi dari 8255 adalah diprogram oleh sistem software sehingga tidak diperlukan komponen gerbang logika eksternal untuk perangkat perpheral interface.

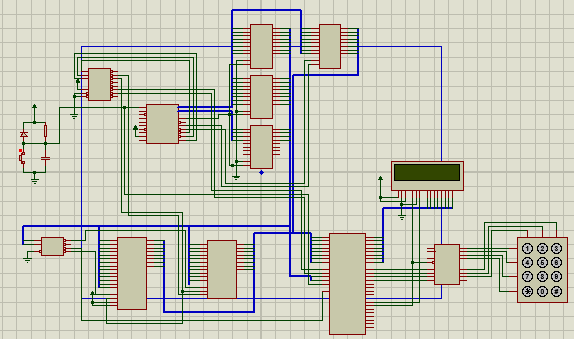

a). Gambar Rangkaian
Pada rangkaian diatas, ketika keypad ditekan maka pada LCD akan ditampilkan nilai sesuai dengan bagian keypad yang ditekan. Mikroprosesor mengirimkan alamat agar IC 8255A bisa diakses dari A0-A15 dan masuk ke IC 74LS245 pada pin A0-A7 dan 74LS373 pada pin D0-D7. Alamat tersebut akan dilewatkan apabila sinyal ALE pada mikroprosesor dikeluarkan. Output dari kedua IC tersebut akan menuju kemasing-masing IC 74LS139, 27128, 6116 dan pin A0-A1 pada IC 8255A. Apabila pada pin OE dan CE aktif low, maka alamat akan diteruskan menuju D0-D7 yang nantinya akan menjadi nilai input bagi IC 8255A. Dengan begitu, angka dapat ditampilkan pada LCD sesuai dengan keypad yang ditekan.
