Pada tugas pendahuluan modul 4 ini, kondisi yang dipilih adalah percobaan 1 kondisi 11 yaitu rancanglah rangkaian inverting amplifier sesuai percobaan dan ganti resistor dengan ukuran 3k ohm untuk R1 dan R2, atur tegangan input -2 V serta catatlah tegangan output yang dihasilkan

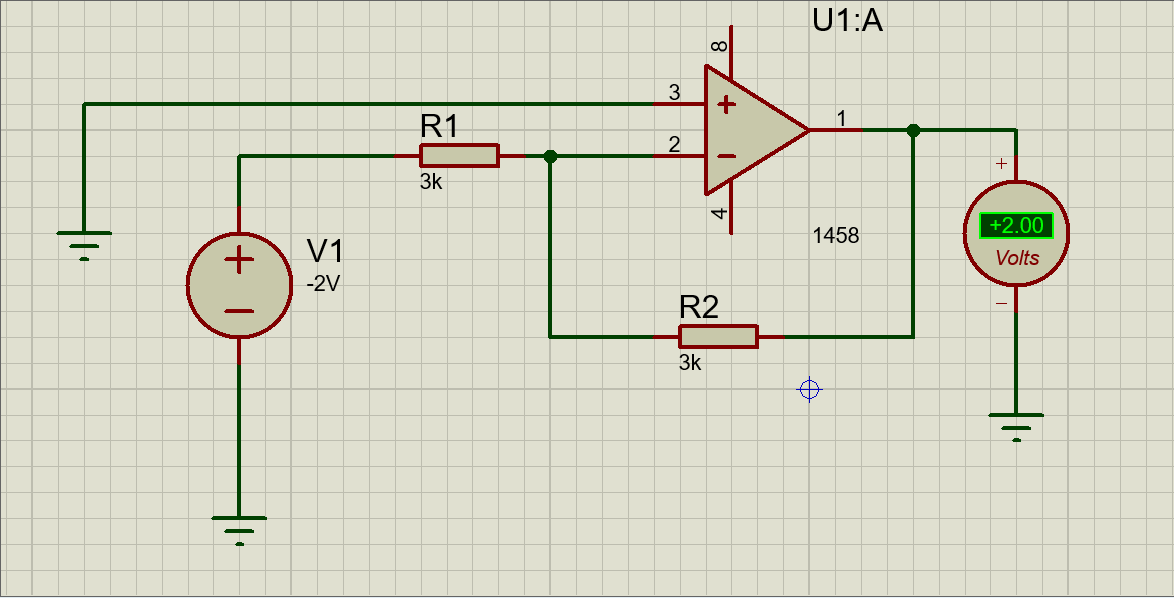

2. Gambar Rangkaian Simulasi[Kembali]
3. Video Tutorial[Kembali]
4. Prinsip Kerja Rangkaian[Kembali]
Rangkaian inverting amplifier adalah suatu rangkaian yang berfungsi untuk mmeperkuat dan membalikkan polaritas sinyal input, dimana sinyal output akan berbeda fasa 180 derajat dari sinyal input.
Pada rangkaian diatas, terdapat 2 buah resistor R1 dan R2 dengan ukuran 3k Ohm serta sebuah op amp dan tegangan input -2 V. Arus dari tegangan input mengalir melalui R1, karna impedansi input op amp lebih tinggi maka arus mengalir menuju R2 menuju output op amp. Besarnya tegangan output dapat dihitung menggunakan rumus Vout = -(Rf/Ri)Vin, dimana Rf adalah R2 dan Ri adalah R1. Karna Rf = Ri maka tidak ada penguatan atau pelemahan dan tegangan input hanya dibalikkan polaritas nya.
5. Link Download[Kembali]
download file rangkaian disini
download video tutorial disini
download HTML disini
